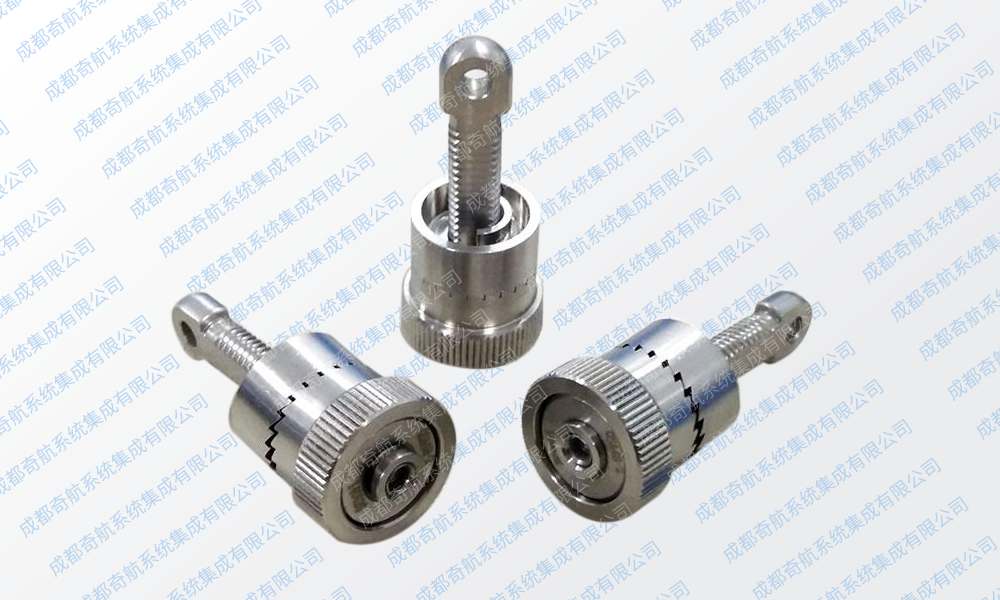

奇航QSA型前鎖緊機構能實現各類機箱、LRU設備或其他獨立設備在安裝架上的緊鎖固定，鎖緊操作方便，鎖緊-解鎖快捷，無需專用工具；夾持重量較大；振動環境適應性好。

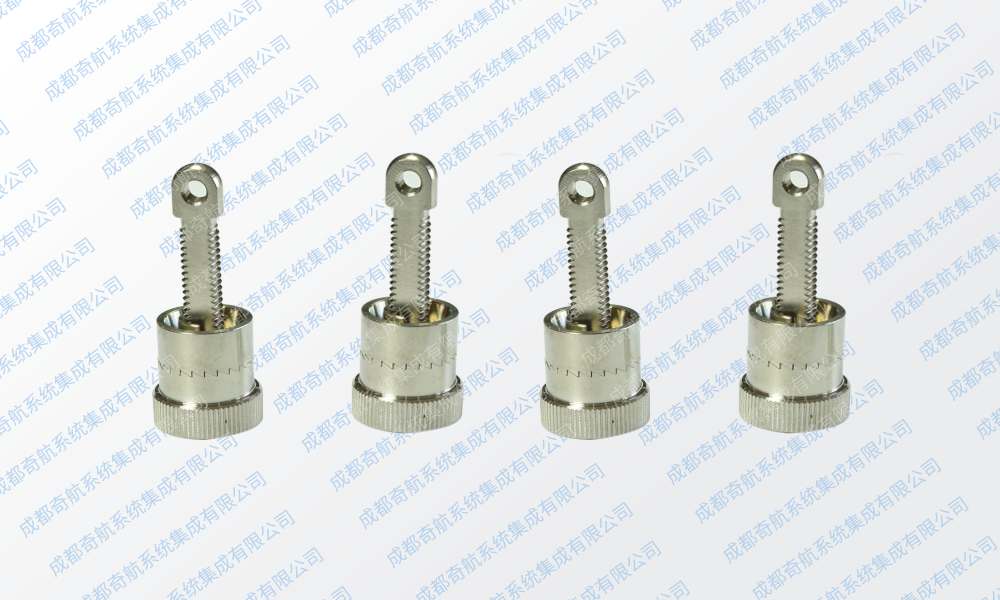

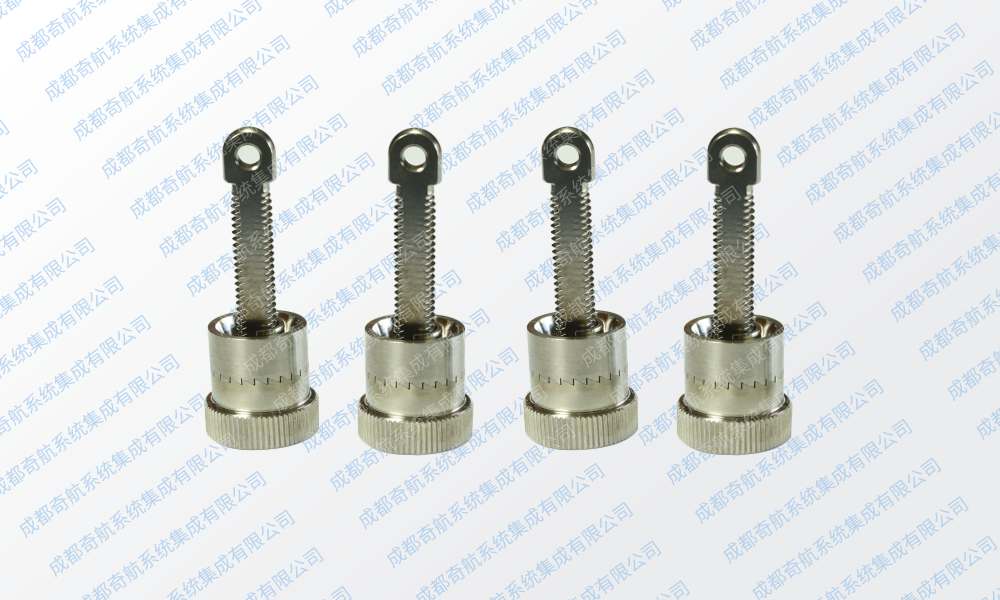

QSA型前鎖緊裝置,楔形/A類前鎖緊裝置機構

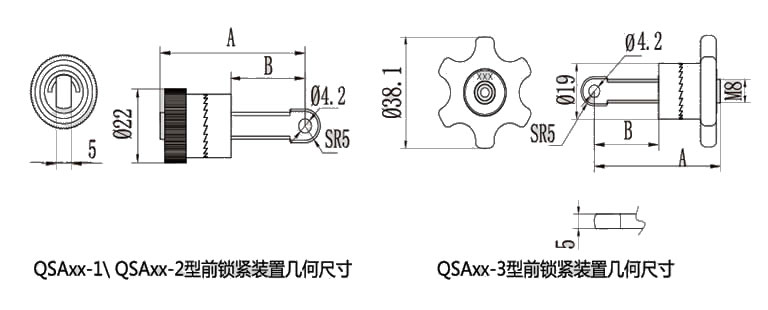

產品選型
|
型號 |
A特征尺寸 |
B特征尺寸 |
重量（克） |
備注 |
|---|---|---|---|---|
|
QSA45-1 |
45 |
22 |
38 |
尼龍滾花系列：（直紋0.3，GB/T6403.3-2008）， 適用于設備需要非金屬鎖緊裝置場合 |
|
QSA48-1 |
48 |
25 |
44 |
|
|
QSA70-1 |
70 |
48 |
70 |
|
|
QSA45-2 |
45 |
22 |
48 |
金屬滾花系列：（直紋0.3，GB/T6403.3-2008）， 適用于鎖緊裝置安裝空間限制相對嚴格的場合 |
|
QSA48-2 |
48 |
25 |
52 |
|
|
QSA55-2 |
55 |
33 |
50 |
|
|
QSA70-2 |
70 |
48 |
75 |
|
|
QSA45-3 |
45 |
22 |
50 |
金屬花盤系列: 適用于鎖緊裝置安裝空間限制相對寬松的場合, 擰緊-松脫操作最方便省力 |
|
QSA48-3 |
48 |
25 |
33 |
|
|
QSA70-3 |
70 |
48 |
77 |
|
|
夾持重量

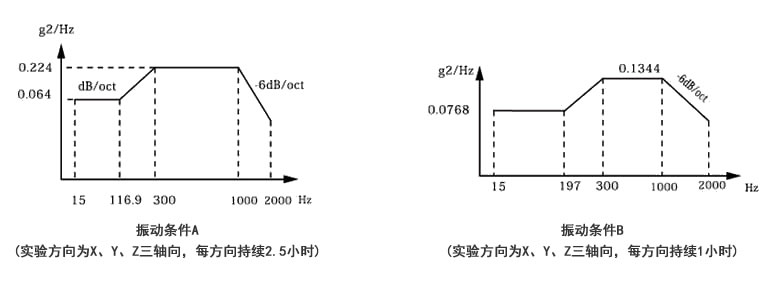

單只QSA前鎖緊裝置夾持重量大小和適用的振動環境條件是相關的，振動量級越高，單只夾持重量越小。表2為經過實際振動實驗和工程產品裝機實踐證實的不同振動條件下最大單只夾持重量。表2 QSA前鎖緊裝置單只夾持重量和對應振動環境條件。
|
型號 |
單只最大夾持重量（Kg) |
振動條件 |
|---|---|---|
|
全系列型號 |
5 |
振動條件a |
|
全系列型號 |
14 |
振動條件b |
|
|
環境適應性
經過實際振動實驗和工程產品裝機實踐：QSA前鎖緊裝置能再表3所列的環境條件下正常工作，無外觀損傷和性能破壞。表3：QSA前鎖緊裝置環境條件實驗。
|
序號 |
項目 |
振動條件 |
|---|---|---|
|
1 |
振動 |
實驗程序符合GJB150.16-1986中規定，單只夾持重量為5Kg時通過條件a； 規定振動耐久實驗條件，持續時間每軸向2.5h；單只夾持重量為14Kg時通過條件b； 規定振動耐久實驗條件，持續時間每軸向1h；三軸向?qū)嶒?yàn)合計3h |
|
2 |
鹽霧 |
符合GJB150.10-1986中規定，46h |
|
3 |
霉菌 |
符合GJB150.11-1986中規定，持續時間28天 |
安裝使用
1. 安裝說明：
QSA前鎖緊裝置需要和緊定鉤、鉸鏈座、導銷等附件配合使用，其裝機接口關系如下圖所示。QSA前鎖緊裝置的軸線應通過途中C點，并與機箱底面成夾角18.5度正負0.5度。此時鎖緊力（過緊定鉤和銷軸軸心）方向與機箱底面成夾角42度正負0.3度。
|
奇航QSA前鎖緊裝置安裝說明圖
|
2. 使用壽命：
QSA前鎖緊裝置按“鎖緊-松脫”為一個工作循環，連續工作2000個工作循環后，前鎖緊裝置拔出時無澀感，松手后棘齒嚙合緊密。
