奇航QBQI系列起拔器能提供LRM功能模塊在集成安裝架上插入/拔出的起拔助力，并實現模塊初始鎖止限位功能。操作方便、快捷，無需專用工具 助力≤300N；可靠性高、環境適應性強。
QBQI起拔器,模塊起/助拔器,機箱起/助拔器
產品概述
|
用途 |
提供LRM功能模塊在集成安裝架上插入/拔出的起拔助力，并實現模塊初始鎖止限位功能 |
|
特性 |
重量輕、可靠性高、鎖緊操作方便 |
|
環境適應性 |
濕熱：1個周期24h，共6個循環；鹽霧：能承受+35℃下，5%鹽溶液的鹽霧氣氛96h |
|
起拔力 |
可提供大于450N的起拔助力 |
|
使用壽命 |
機械壽命為500次 |
產品尺寸
|

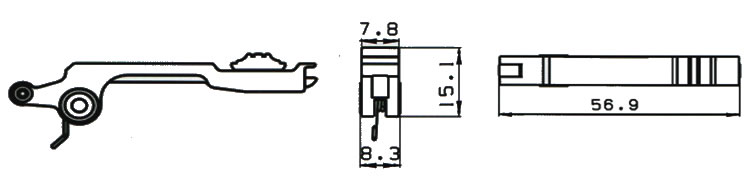

奇航QBQI起拔器外形尺寸圖
|
安裝說明

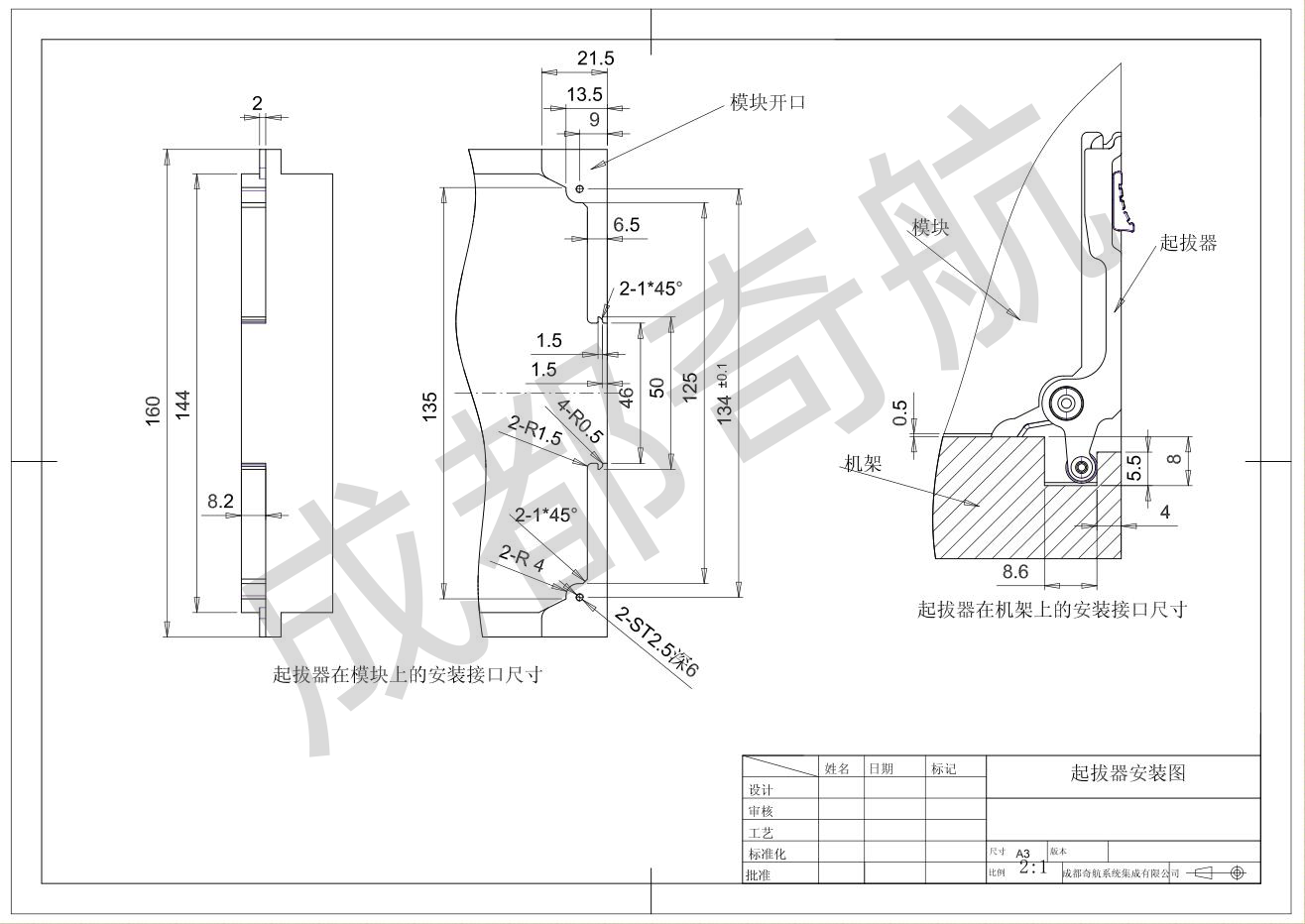

安裝模塊厚度不超過50mm，重量不超過3Kg；起拔器在模塊上的安裝螺釘采用GB819-85 M2.5×14的螺釘，緊固前應在螺紋上涂螺紋鎖固膠，安裝示意圖如下：
|
QBQI-G-004起拔器安裝說明圖 模塊開口3D模型點擊下載
|
