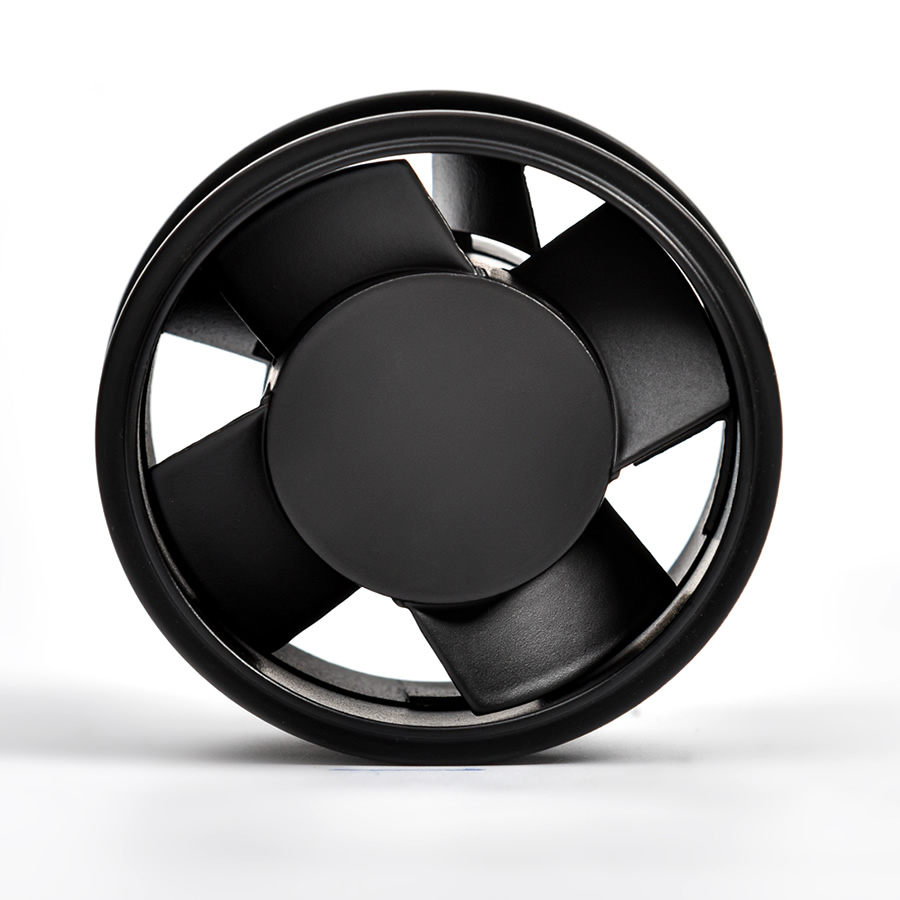

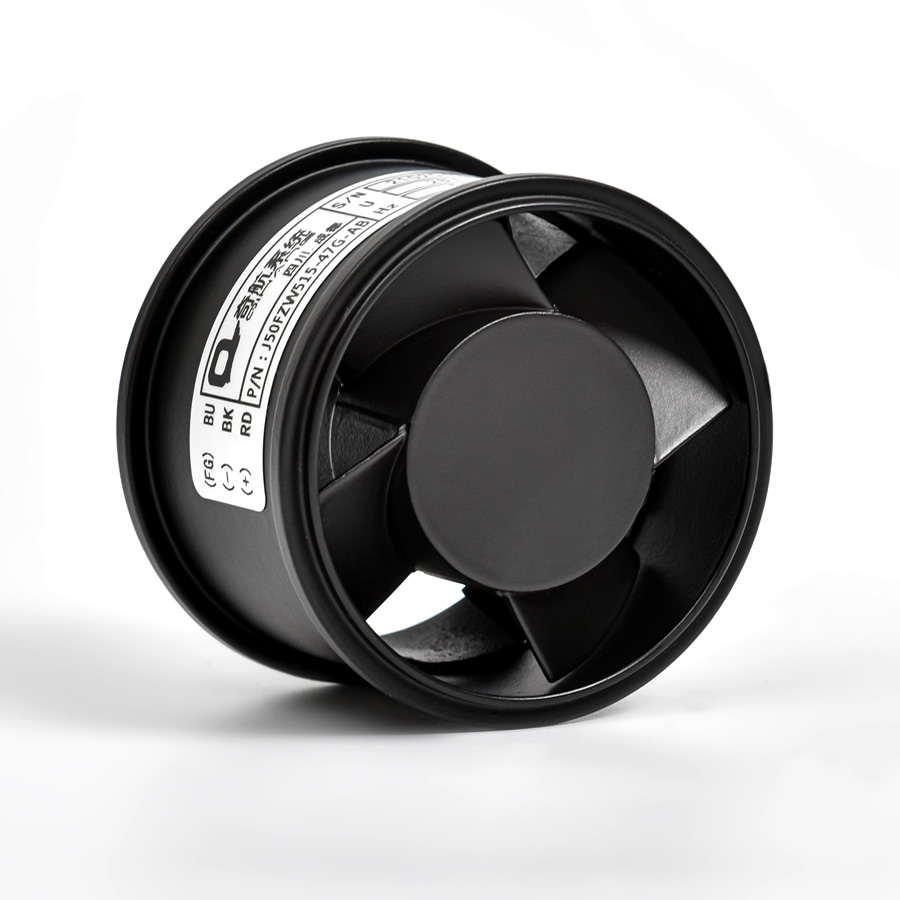

航空型高性能風機專門針對惡劣的機載環境條件研制，有極強的環境適應性和可靠性，可裝載于戰斗機、直升機、無人機、運輸機、民航飛機等平臺。航空型高性能風機是緊湊型高轉速小扇葉軸流風機，氣流方向與電機軸向一致。風機尺寸重量小，扇葉和導葉均為翼型結構，且經過專門優化，以實現風量風壓性能與噪聲的均衡，尤其適合于需要風冷的大功率、高集成、高熱負荷機載電力電子設備。
◆ 外形尺寸：Φ55.3*35.8
◆ 適應環境：航空型
◆ 軸承結構：滾珠軸承
◆ 框葉材質：鋁合金
◆ 工作電壓：28V
◆ 風機轉速：10000RPM-22000RPM
◆ 風機單重：130g
|
型號 |
電壓(V) |
功率(W) |
轉速(RPM) |
流量(CFM) |
靜壓 (mmH2O) |
噪聲 (dB(A)) |
信號 |
控制 |
曲線 |
尺寸圖 |
電源特性 |
RE102 |
CE102 |
|
J50FZW510-47G-AB |
28 |
5.6 |
10000 |
24.8 |
17.6 |
59.6 |
FG |
/ |
? |
圖1 |
√ |
② |
√ |
|
J50FZW515-47G-AB |
28 |
9.52 |
12500 |
31.1 |
25.7 |
63.8 |
FG |
/ |
? |
圖2 |
√ |
② |
√ |
|
J50FZW515-47G-BB |
28 |
9.52 |
15000 |
37.3 |
39.8 |
67.3 |
FG |
/ |
? |
圖1 |
√ |
② |
/ |
|
J50FZW522-47G-AB |
28 |
33.6 |
22000 |
54.7 |
85.5 |
76.0 |
LSW |
VC |
? |
圖1 |
√ |
② |
/ |
|
J50FZW523-47G-AB |
28 |
33.6 |
20000 |
52.78 |
66.48 |
75.0 |
FG |
/ |
? |
圖2 |
√ |
② |
/ |
|
型號 |
工作溫度(℃) |
霉菌 |
鹽霧 |
酸性鹽霧 |
濕熱 |
淋雨 |
砂塵 |
溫度-濕度-高度 |
振動 |
沖擊 |
加速度 |
溫度 沖擊(℃) |
酸性大氣 |
|
J50FZW510-47G-AB |
-55~+85 |
28d |
√ |
√ |
10d |
強化 |
吹塵和吹砂 |
21350m |
圖B |
20 |
13.5 |
-55~+85 |
/ |
|
J50FZW515-47G-AB |
-55~+85 |
28d |
√ |
√ |
10d |
強化 |
吹塵和吹砂 |
21350m |
圖A |
20 |
13.5 |
-55~+85 |
/ |
|
J50FZW515-47G-BB |
-55~+85 |
28d |
√ |
√ |
10d |
強化 |
吹塵和吹砂 |
21350m |
圖B |
20 |
13.5 |
-55~+85 |
/ |
|
J50FZW522-47G-AB |
-55~+85 |
28d |
√ |
√ |
10d |
強化 |
吹塵和吹砂 |
21350m |
圖B |
20 |
13.5 |
-55~+85 |
/ |
|
J50FZW523-47G-AB |
-55~+85 |
28d |
√ |
√ |
10d |
滴雨 |
吹塵和吹砂 |
15000m |
圖A |
20 |
13.5 |
-55~+85 |
/ |
◆ 鹽霧：濃度5%±1%，pH值6.5~7.2，中性鹽霧96h。
◆ 酸性鹽霧：濃度5%±1%，pH值3.5±0.5，酸性鹽霧192h。
◆ 電磁兼容：
RE102：
①符合 GJB 151B-2013固定翼內部，首尾間距不小于25m；
②符合 GJB 151B-2013固定翼內部，首尾間距小于25m；
③符合 GJB 151B-2013固定翼外部（2MHz~18GHz）和直升機。
CE102：符合 GJB 151B-2013 。
◆ 酸性大氣：按 GJB 150.28A-2009 噴霧 2h 貯存 22h 為 1 個循環，共3循環。
◆ 電源特性：按GJB181B-2012中圖12、圖14：正常過壓50V，12.5ms；正常欠壓18V，15ms；非正常過壓50V，50ms；非正常欠壓0V，7s；供電轉換0V，50ms；電壓尖峰200V，0.15μs。
