成都奇航軍用QMBI型前面板組件
產(chǎn)品用途
適用于SEM-E系列標準高度、寬度分別為20mm、22mm、26mm、28mm、30mm的LRM模塊在機箱內(nèi)的起拔及壓入。
性能指標
性能指標
特性：操作方便、快捷，無需專用工具；可靠性高、環(huán)境適應性強；
材料及表面處理：主材：防銹鋁，黑色陽極氧化；其他：不銹鋼，鈍化；
起拔力：可提供大于450N的起拔助力；
型號及外形尺寸：
|
型號 |
A（mm） |
|
QMBI-20/1-1 |
20 |
|
QMBI-22/1-1 |
22 |
|
QMBI-26/1-1 |
26 |
|
QMBI-28/1-1 |
28 |
|
QMBI-30/1-1 |
30 |
安裝說明
安裝說明
模板上安裝孔的設計見外形簡圖中尺寸要求;

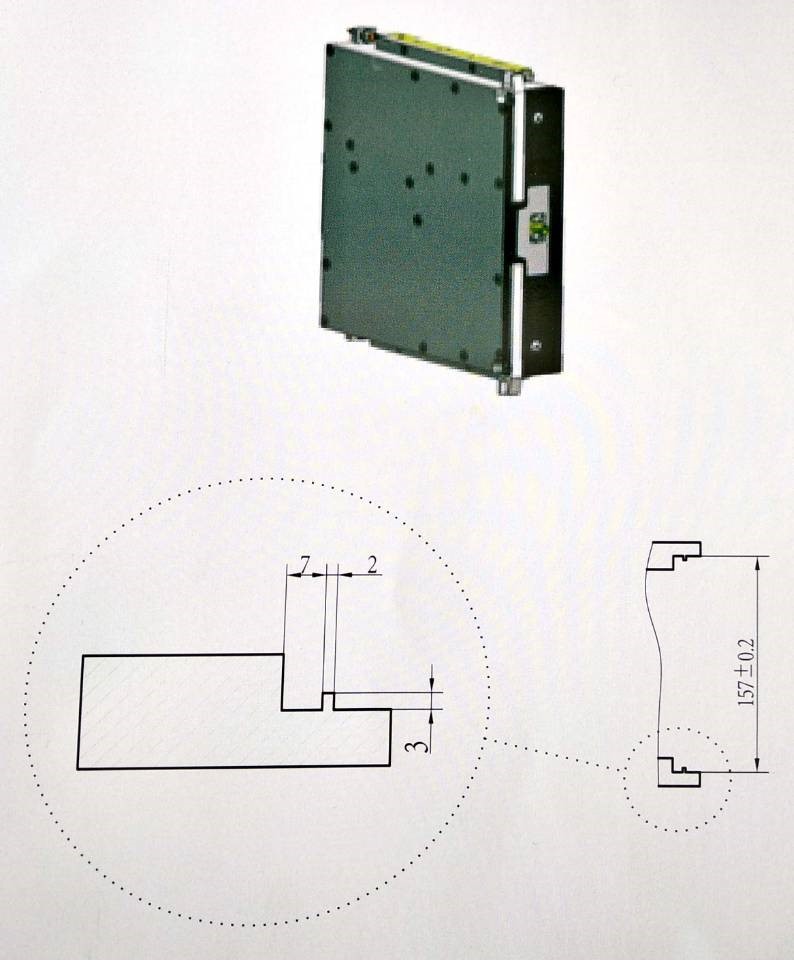

對應機箱的開槽尺寸及模塊安裝前面板組件后外形圖如下圖所示：
