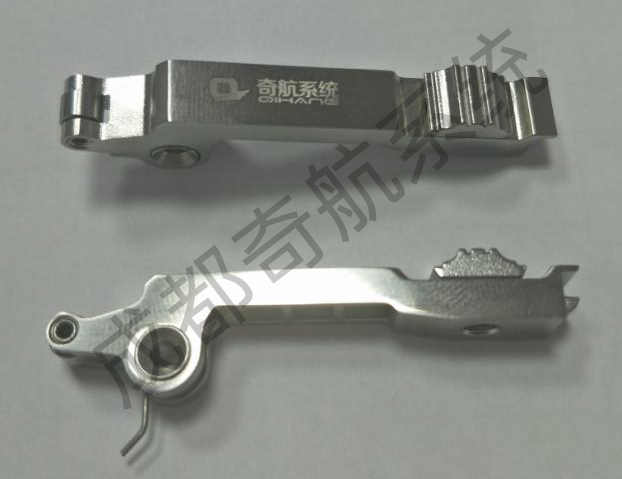

成都奇航系統QHQBQ-56.9-G-2.8F8起拔器
符合標準：1. GJB150-1986 《軍用設備環境試驗方法》

QHQBQ-56.9-G-2.8F8系列起拔器能提供LRM功能模塊在集成安裝架上插入/拔出的起拔助力，并實現模塊初始鎖止限位功能。操作方便、快捷，無需專用工具 助力≤300N；可靠性高、環境適應性強。

查看PDF文檔資料

產品特性

QBQI系列起拔器能提供LRM功能模塊在集成安裝架上插入/拔出的起拔助力，并實現模塊初始鎖止限位功能。操作方便、快捷，無需專用工具 助力≤300N；可靠性高、環境適應性強。

材料： 主體材料不銹鋼316L, 相關配件1Cr18Ni9Ti
表面處理： 拋光
工作溫度： -55°～+125°
起拔力： 可提供大于450N的起拔助力
環境適應性: 濕熱：1個周期24h，共6個循環；鹽霧：能承受+35℃下，5%鹽溶液的鹽霧氣氛96h
使用壽命: 機械壽命為500次

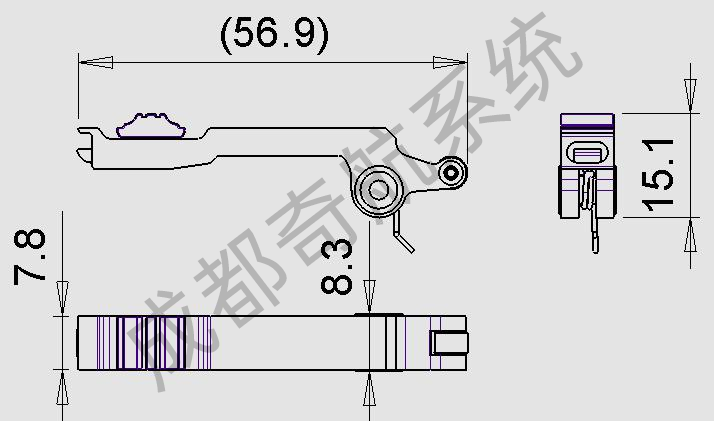

尺寸參數

尺寸參數 重量:16g

安裝說明

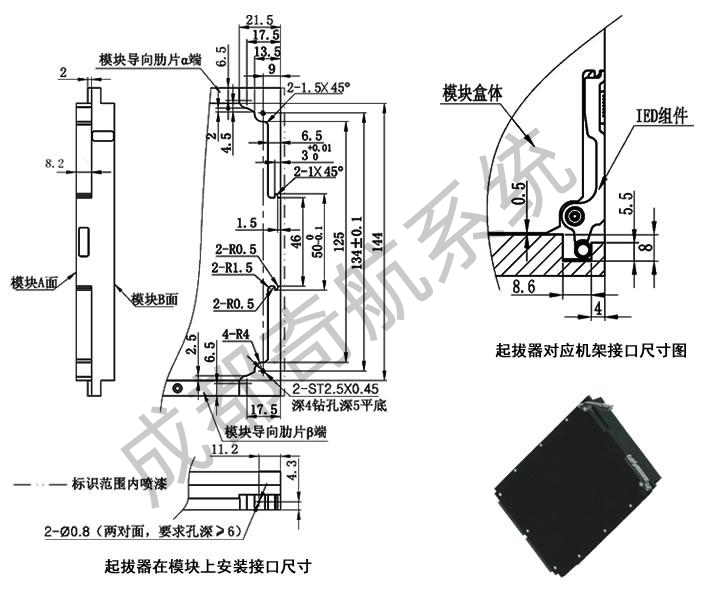

安裝模塊厚度不超過50mm，重量不超過3Kg；起拔器在模塊上的安裝螺釘采用GB819-85 M2.5×14的螺釘，緊固前應在螺紋上涂螺紋鎖固膠，安裝示意圖如下：
